Конструкція блоку безперебійного живлення LPY-PSW-800VA+ номінальною потужністю 540 Вт складається з:
- стабілізатора вхідної змінної напруги в діапазоні від 145В до 275В та частотою від 45Гц до 65Гц, який на виході видає змінний струм напругою 190В…245В та частотою 50Гц з чистою синусоїдою;
- зарядного пристрою, який виконує заряджання приєднуваної за допомогою підсилених клем мультигелевої акумуляторної батареї з номінальною напругою 12В та ємністю не менше 65 А/год струмом заряджання до 15А в режимі стабілізації;
- перетворювача, що перетворює постійний струм з АКБ на змінний напругою 220В (÷3%) та частотою 50Гц з чистою синусоїдою.
Архітектура моделі лінійно-інтерактивна. Передбачено кілька режимів роботи:
- стабілізатора струму від мережі загального користування з одночасним заряджанням АКБ;
- незалежного джерела електричної енергії в разі зникнення напруги на вході пристрою (швидкість перемикання до 5 мс);
- вручну встановленого режиму пріоритетності (мережа або батарея) за допомогою перемикача.
Продуктивність роботи блоку становить не менше 98%. Рівень власного споживання не перевищує 1,5А. Допускається нетривале підвищення навантаження до 800Вт. Передбачена можливість холодного старту, коли навантаження підключається відразу до АКБ.
Система захисту комплексно захищає пристрій від перенавантаження, короткого замикання, імпульсних шумів та критичного коливання вхідної напруги. Від перегріву блок захищений активною інтелектуальною системою охолодження.

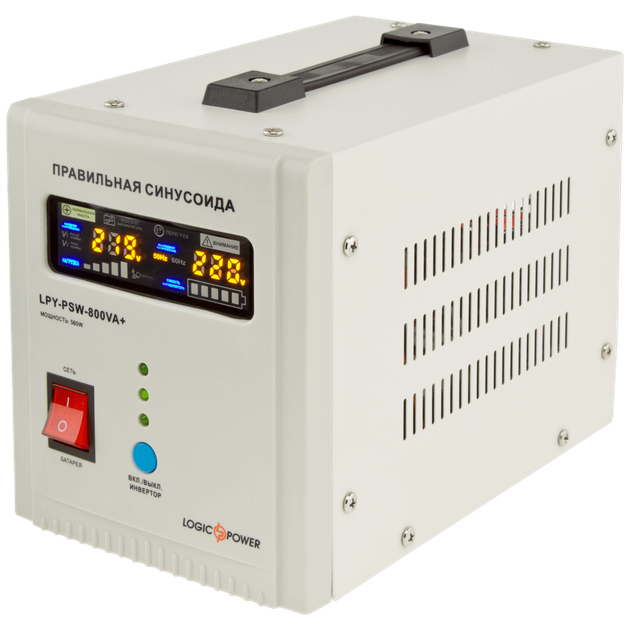

Зворотній зв'язок здійснюється за допомогою цифрового дисплею, на якому відображаються значення напруги, навантаження, рівня заряду АКБ, інші параметри.
Модель призначена для використання в системах альтернативної енергетики, освітлення, спостереження та освітлення, інженерних мережах, для живлення твердопаливних та газових котлів.

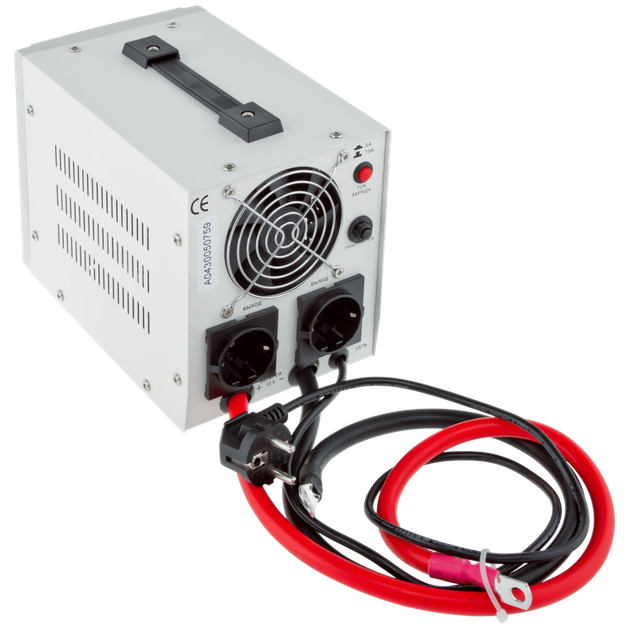

Встановлюється на підлогу. Має 2-і вихідні розетки, до мережі приєднується кабелем. Габаритні розміри компактні, становлять 310х312х167 мм, вага складає 4 кг. Для зручності перенесення має ручку.
