PHANTEKS Universal PWM Fan Hub

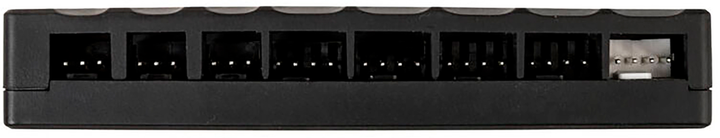

И без того обширный каталог аксессуаров, предлагаемых известным производителем корпусов PHANTEKS, снова расширился в виде этого концентратора вентилятора с ШИМ, который можно установить на задней части лотка материнской платы. Функция концентраторов вентиляторов с ШИМ столь же уникальна, как и гениальная: это позволяет пользователям управлять до восьми трехконтактных вентиляторов, таких как ШИМ, с совместимой материнской платы. Для этого просто подключите 4-контактный ШИМ-кабель из разъема материнской платы и подсоедините кабель питания SATA к блоку питания. Теперь к концентратору можно подключить к трем 3-контактным и пяти 4-контактным вентиляторам.
Управление через материнскую плату или пульт
Только сигнал скорости первого вентилятора (FAN 1, белый разъем) считывается и передается на материнскую плату, значения оборотов других вентиляторов не отображаются. При использовании концентратора проверьте, работают ли все вентиляторы достаточно быстро. Теперь они будут контролировать напряжение вместе, как если бы они были ШИМ-вентиляторами, которые были подключены к соответствующему ШИМ-разъему!

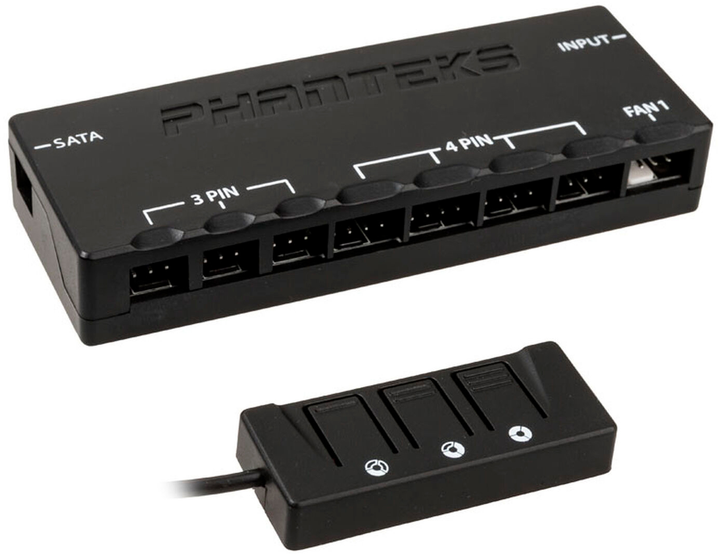

Кроме того, скорость вентиляторов можно контролировать с помощью проводного пульта дистанционного управления. Доступны три уровня скорости. Пульт дистанционного управления подключается к входному разъему как замена кабеля, иначе соединяющего концентратор с материнской платой.
Легко расширяется и устанавливается
Для тех, кто считает, что восемь вентиляторов не подходит, дополнительные вентиляторы можно подключить с помощью дополнительного Y-кабеля. Для этого PHANTEKS включил необходимые адаптерные кабели. Только разъем FAN 1 должен оставаться отдельным из-за считывания скорости. Концентратор вентилятора с ШИМ является очень интересным дополнением для всех случаев, когда необходимо автоматически контролировать много вентиляторов одновременно.
Чтобы гарантировать, что все работает должным образом даже в небрендовых чехлах, в комплекте две самоклеящиеся поверхности-липучки, которые позволяют прикрепить хаб к чехлу. Благодаря этому ШИМ-концентратор легко устанавливать и снимать при необходимости.
Примечание. Если 4-контактный ШИМ-кабель концентратора подключен не к ШИМ-разъему на материнской плате, а вместо 4-контактного или 3-контактного порта с регулировкой напряжения, дополнительный разъем питания SATA использовать нельзя, или все вентиляторы будут вращаться на полной скорости. Если источник питания не подключается к SATA, максимальная мощность ШИМ-концентратора ограничена 30 Вт!
