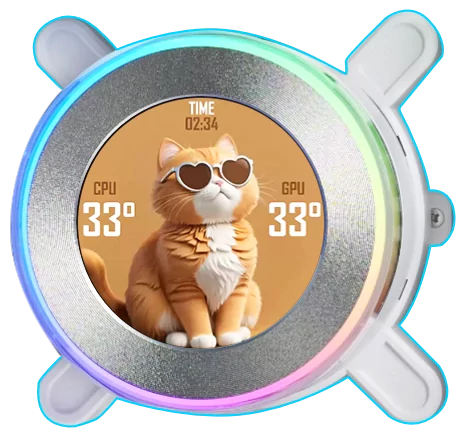

БЕСПРЕПЯТСТВЕННАЯ ИНТЕГРАЦИЯ И ПОЛНЫЙ КОНТРОЛЬ

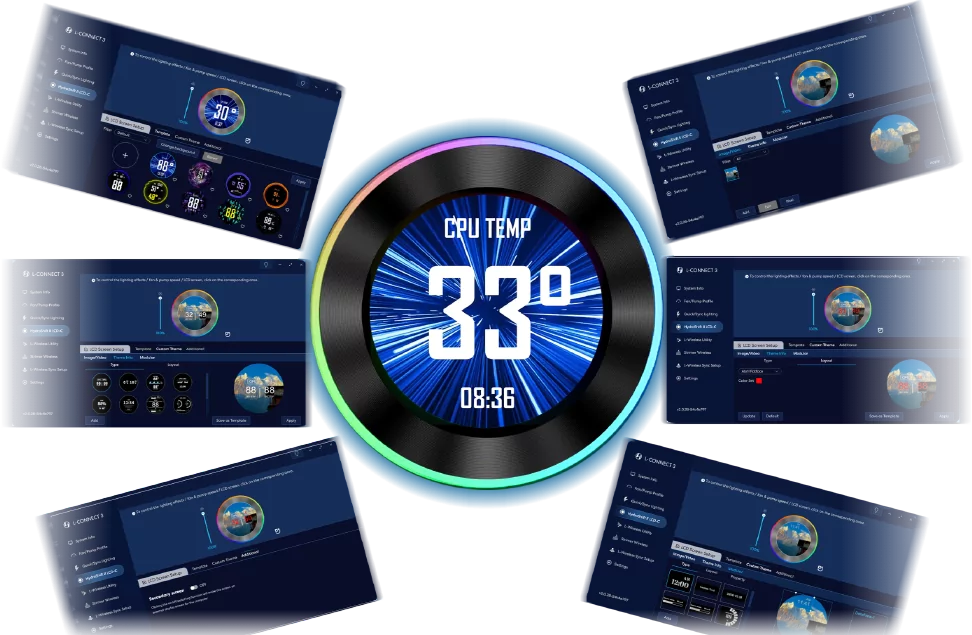

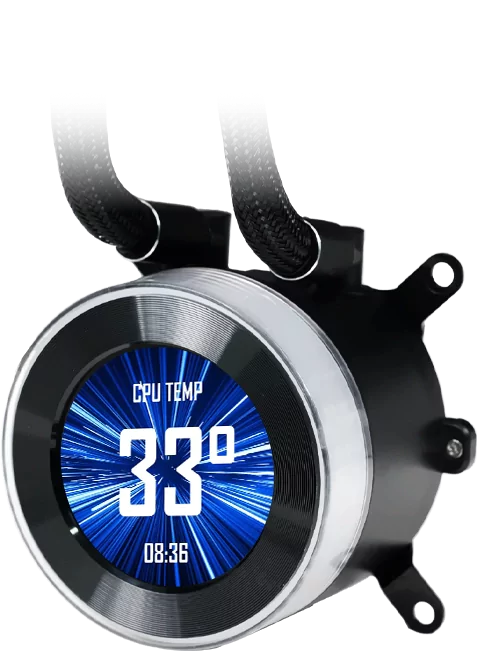

Наслаждайтесь ярким изображением на 2.1″ IPS LCD-дисплее с разрешением 480×480 и яркостью 500 нит для чёткого отображения даже в хорошо освещённых условиях. Частота обновления 60 Гц обеспечивает плавность анимации.
● 2.1″ IPS LCD-дисплей
● Яркость 500 нит
● SRGB 24-бит
● Разрешение 480×480
● IPS-панель
● Частота обновления 60 Гц

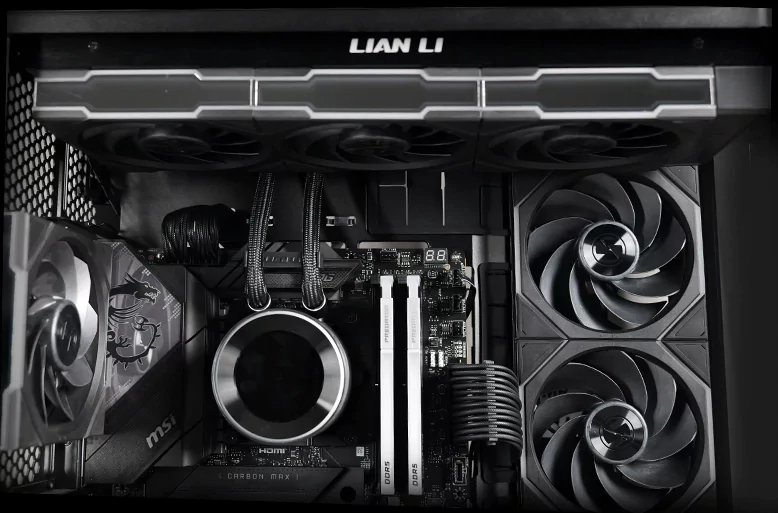

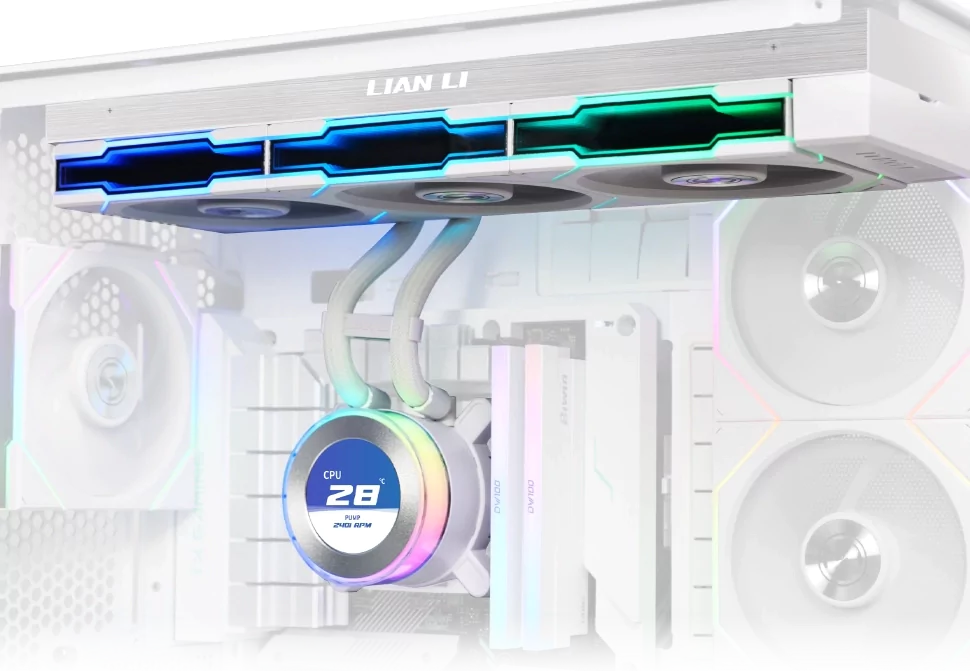

МИНИМАЛИСТИЧНАЯ ЭСТЕТИКА И МАКСИМАЛЬНАЯ СВОБОДА

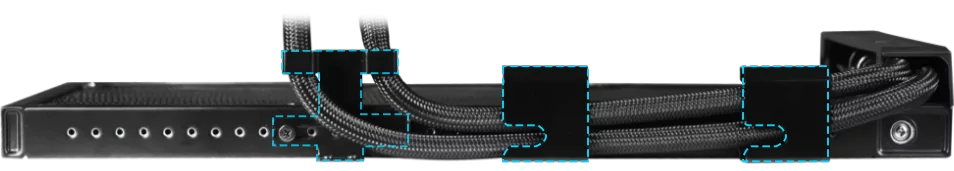

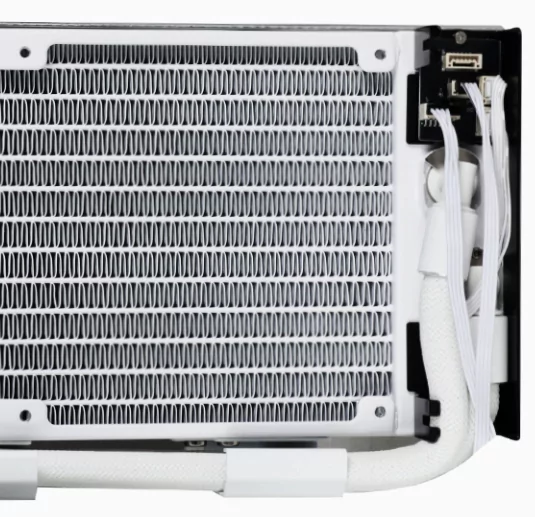

Инновационный дизайн патрубков с боковым креплением прокладывает патрубки вдоль края радиатора, значительно снижая их визуальное присутствие. Кабели помпы и USB-кабели плавно спрятаны в тканый рукав патрубков, который интегрируется в боковую часть радиатора, создавая почти бескабельный и безтрубный внешний вид.
Кроме того, кабели питания и передачи данных USB интегрированы прямо в трубки охлаждения, что полностью освобождает крышку помпы от проводов и обеспечивает более организованный вид внутреннего пространства вашего ПК.

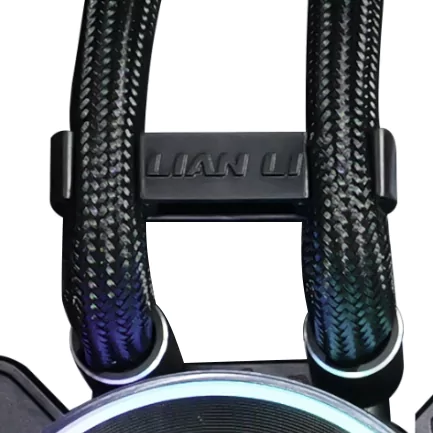

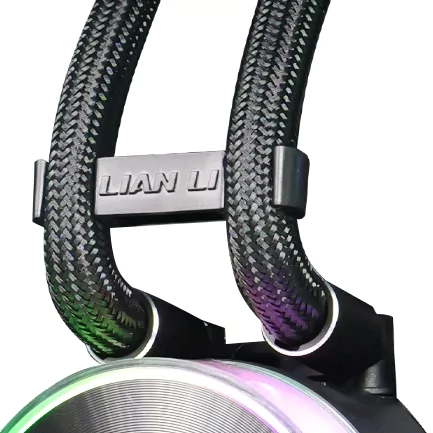

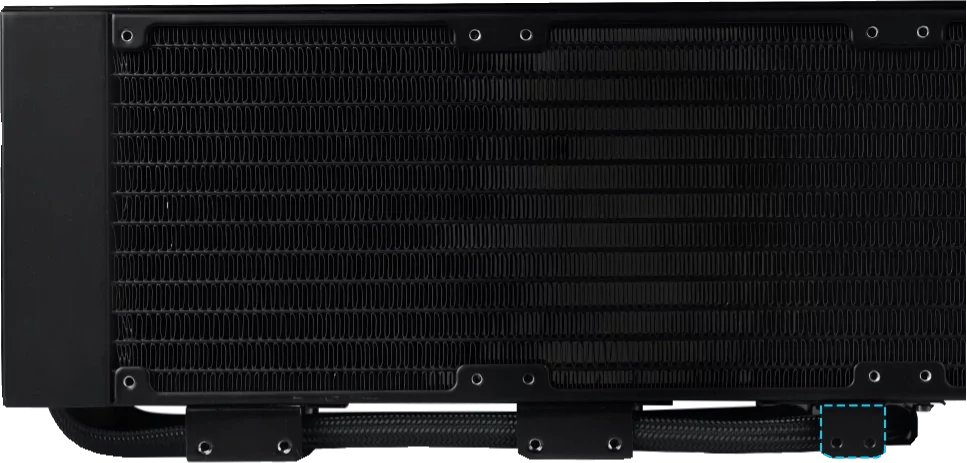

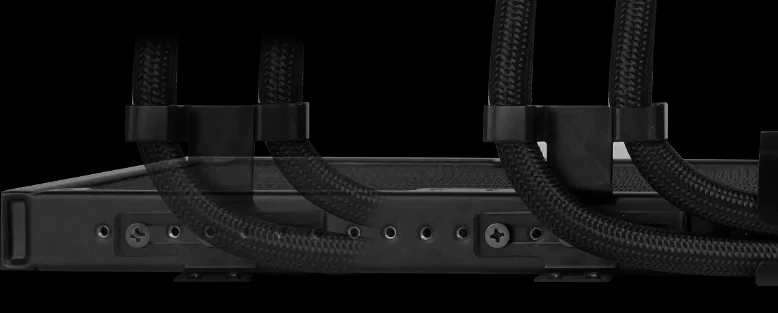

Предустановлены три кронштейна для поддержки патрубков, аккуратно скрывающих трубки водяного охлаждения, а открытые части выглядят более организованно, что ещё сильнее улучшает общий вид корпуса.

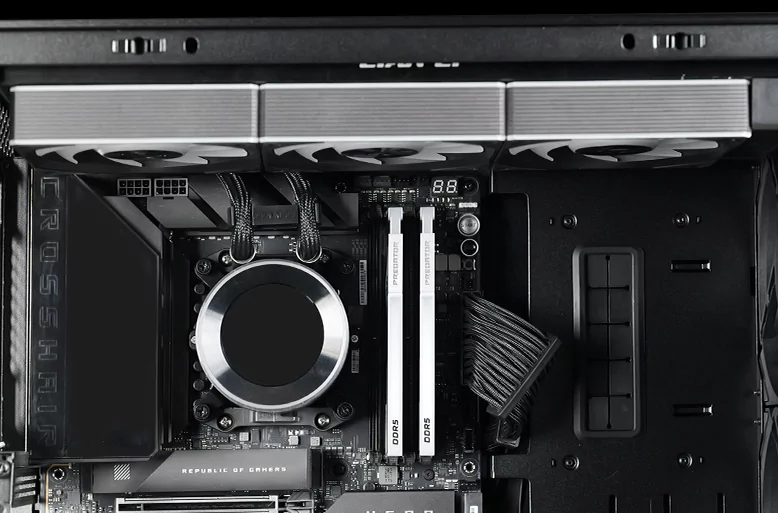

ТОЧНАЯ ПОСАДКА, ЛЁГКОЕ ЦЕНТРИРОВАНИЕ

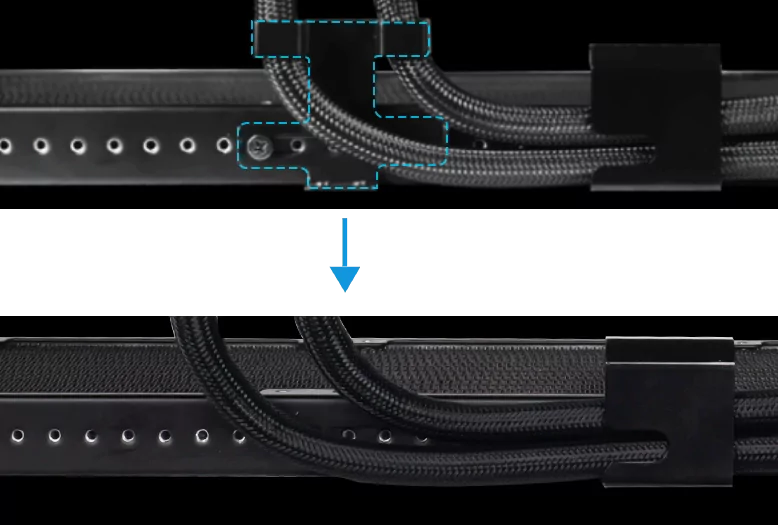

Hydroshift ll LCD-C создан с учётом эстетики и гибкости. Его инновационная конструкция с регулируемыми трубками позволяет точно выровнять его прямо с процессором, оптимизируя прокладку кабелей и создавая чистый вид внутреннего оформления. Итог — изящная, упорядоченная сборка, которая придаёт изысканность любому ПК.
Примечание: Пользователи могут точно отрегулировать крайний правый кронштейн трубки в позиции монтажа 140 мм при креплении радиатора.
УМЕНЬШЕННЫЕ РАЗМЕРЫ РАДИАТОРА БЕЗ УЩЕРБА ДЛЯ ПРОИЗВОДИТЕЛЬНОСТИ

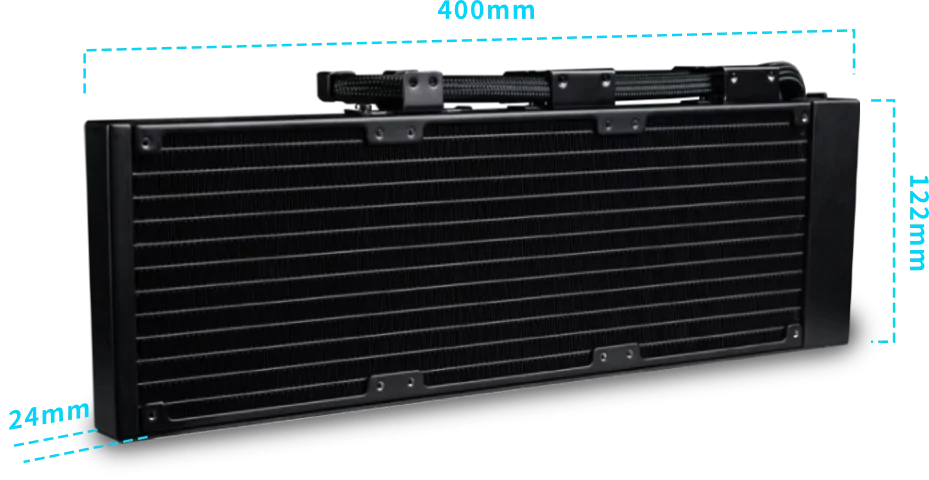

Радиатор имеет компактный размер 400 × 122 × 24 мм — он на 3 мм тоньше, на 3 мм короче и на 2,5 мм уже, чем в предыдущем поколении. Благодаря уменьшению площади, занимаемой радиатором, он совместим со стандартными корпусами ПК, что упрощает установку, сохраняя отличную тепловую эффективность.
ОБНОВЛЁННЫЙ МОНТАЖНЫЙ КРОНШТЕЙН

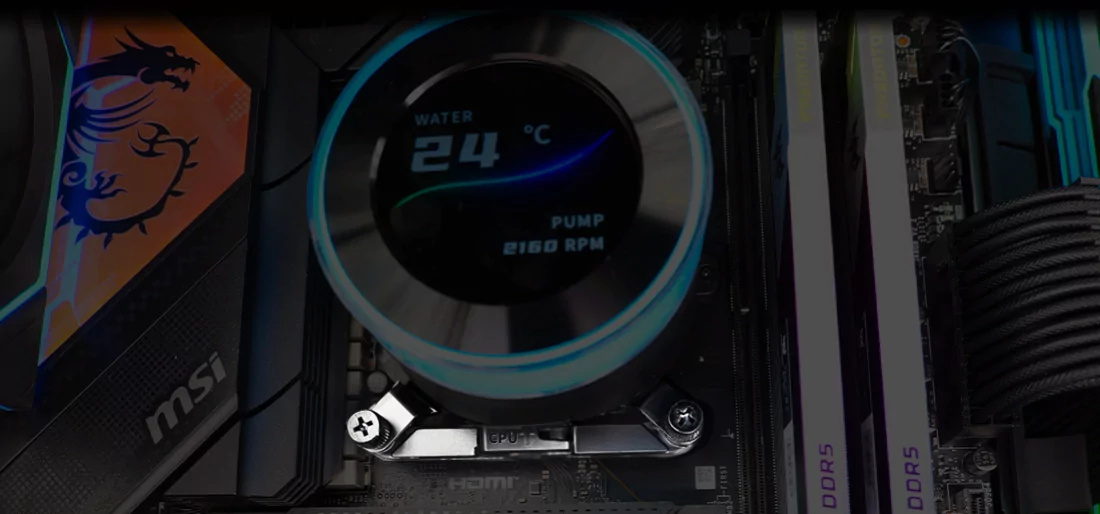

Недавно разработанная система крепления обеспечивает более простую и интуитивную установку. Разработанная для удобства, новая монтажная скоба упрощает процесс установки за счёт улучшенной структуры и логики.
Этапы установки
Для более детальной информации обратитесь к руководству пользователя.

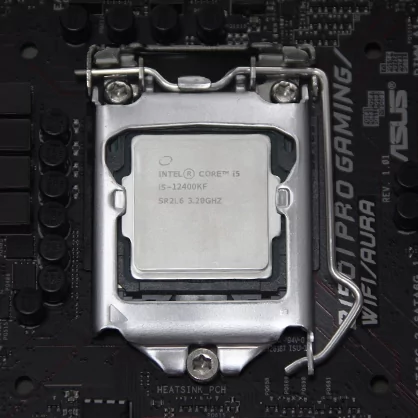

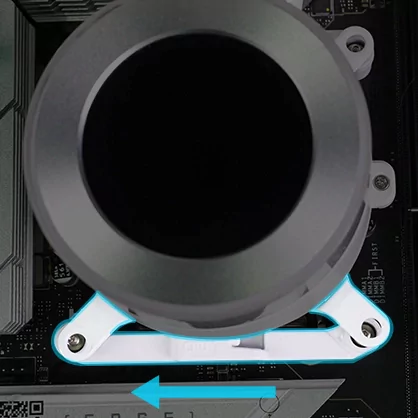

1. Сначала установите процессор.

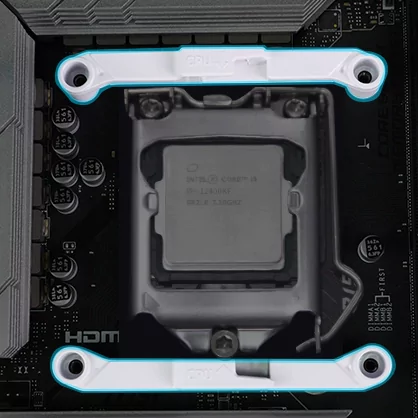

2. Установите кронштейн водяного блока, убедившись, что выемка расположена справа.

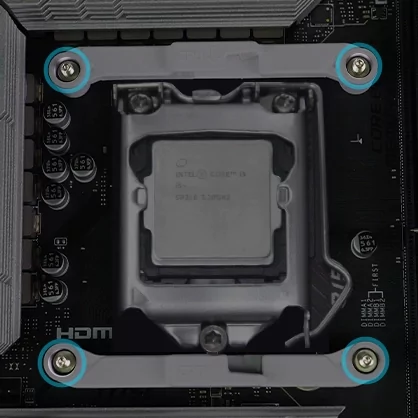

3. С помощью отвёртки из комплекта прикрутите винты кронштейна — опять же, убедитесь, что выемка расположена справа.
4. Прикрепите головку помпы справа налево и затяните винты для её фиксации.
УНИВЕРСАЛЬНАЯ СОВМЕСТИМОСТЬ, ЛЁГКАЯ НАСТРОЙКА
Hydroshift ll LCD-C создан для лёгкой установки и поддерживает все основные сокеты, обеспечивая максимально простую и удобную сборку.
ТРИ РЕЖИМА, РАЗНЫЙ ОПЫТ
1. Автономный режим (подключение к USB не требуется)

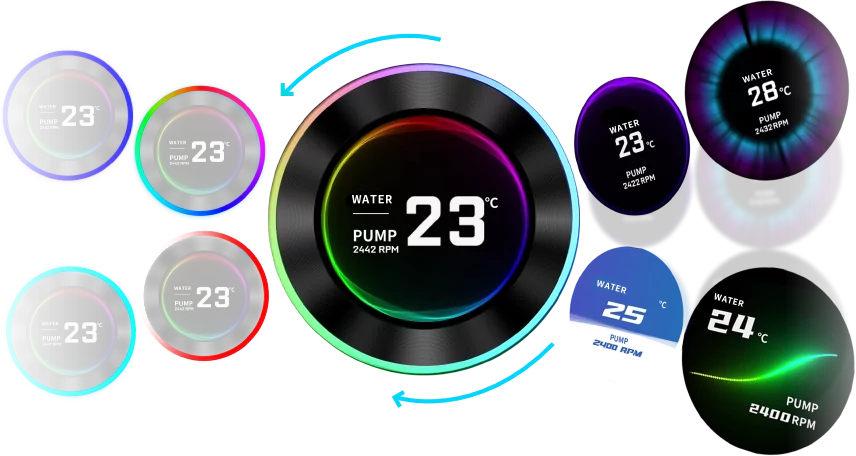

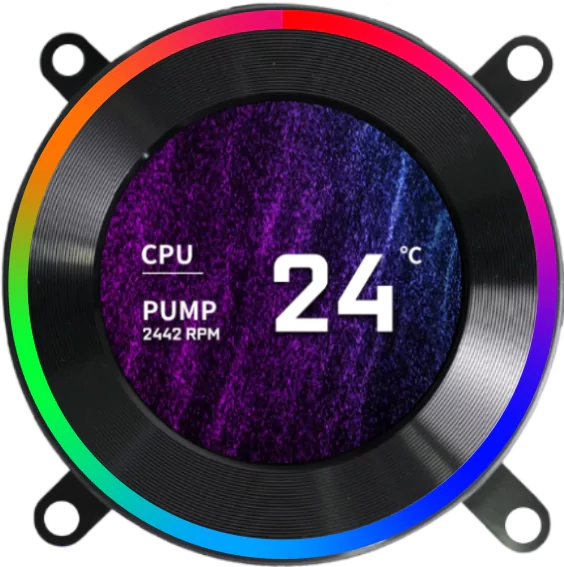

Автономный режим (подключение к USB не требуется) Легко управляйте крышкой помпы, поворачивая прозрачное внешнее кольцо. Встроенный датчик отслеживает температуру охлаждающей жидкости и скорость помпы в реальном времени, а поворот кольца по часовой стрелке переключает темы дисплея, а против — регулирует световые эффекты, обеспечивая плавную настройку без подключения USB.
(Примечание: только версия с вентилятором CL Wireless поддерживает синхронизацию подсветки между помпой и вентиляторами.)

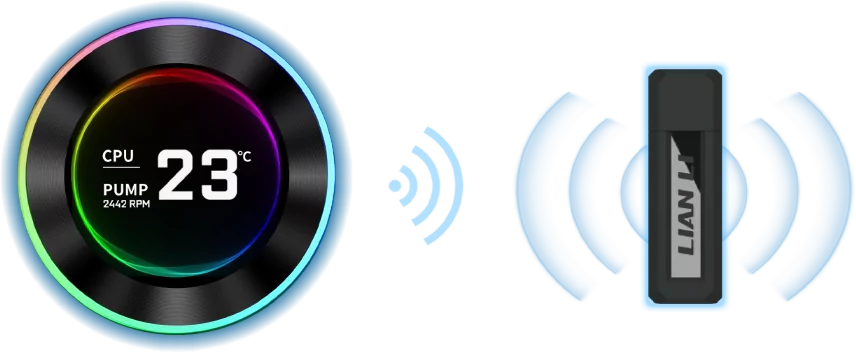

2. Беспроводной режим (без подключения USB)
Используя беспроводной контроллер L-Wireless Controller, пользователи могут переключать отображаемый на дисплее контент и выбирать для отображения различные показатели системы для мониторинга. Также он позволяет удобно настраивать и синхронизировать эффекты подсветки для всех беспроводных продуктов LIAN LI.

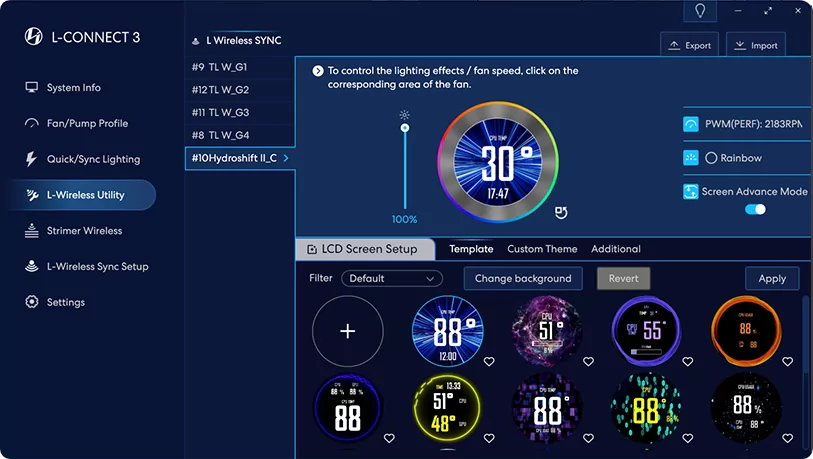

Расширенный беспроводной режим (с подключением USB)
При подключении USB пользователям доступны лучшие возможности обоих вариантов — беспроводное управление подсветкой и полноценная настройка дисплея. Эффекты подсветки остаются синхронизированными со всеми устройствами LIAN LI, а дисплей получает весь функционал для настройки, в том числе загрузку фото, видео, модульных ресурсов и выбор тем.

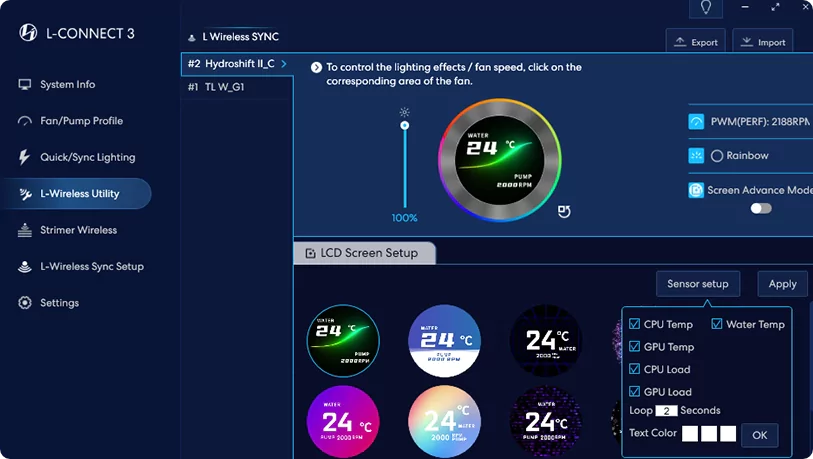

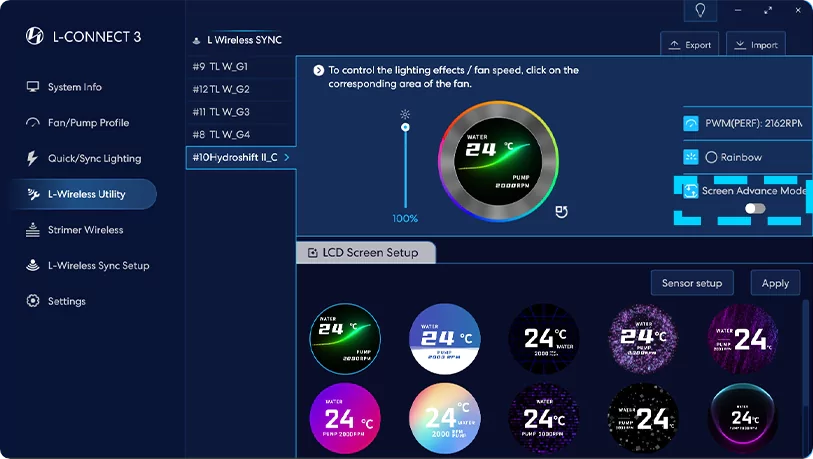

Для входа в расширенный режим нажмите кнопку Advanced Mode («Расширенный режим дисплея») в приложении.
При переходе в расширенный режим пользователь может прямо в интерфейсе программного обеспечения настроить эффекты подсветки и темы дисплея.
3. Streaming Mode (через USB)
Раскройте весь потенциал настройки с помощью подключения USB. Так же, как и в расширенном беспроводном режиме, дисплей получает весь функционал настройки, включая загрузку видео и фото, модульные ресурсы и выбор темы.
Пользователь может отсоединить кабель USB 2.0 и работать только в автономном или беспроводном режиме.

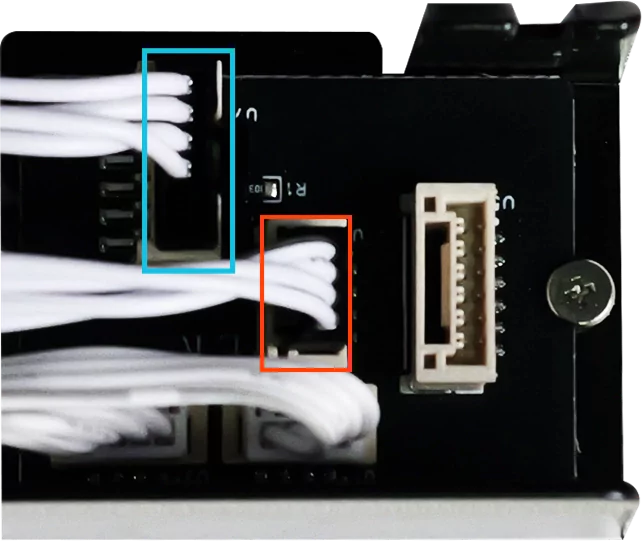

Для доступа к разъёмам для подключения кабеля можно снять крышку, расположенную справа от радиатора.
Кабель питания PWM
Для стабильного питания рекомендуется подключать 4-контактный кабель к разъёму AIO или CPU_FAN на материнской плате. Дополнительно используется 2-контактный для подачи питания — в случае нехватки мощности нужно подключить кабель к разъёму PWM на плате.
(Относится к вентиляторам водяного охлаждения версий CL, TL и безвентиляторной — все используют 4-контактный разъём.)
Кабель USB 2.0
Используется для передачи данных в потоковом или расширенном беспроводном режимах — для таких файлов, как JPG или MP4.
(Базовый беспроводной режим поддерживает только загрузку файлов в формате JPG.)
Примечание: Для отключения разъёма USB 2.0 сначала снимите крышку радиатора, а затем нажмите на фиксатор разъёма USB 2.0 перед его отсоединением.

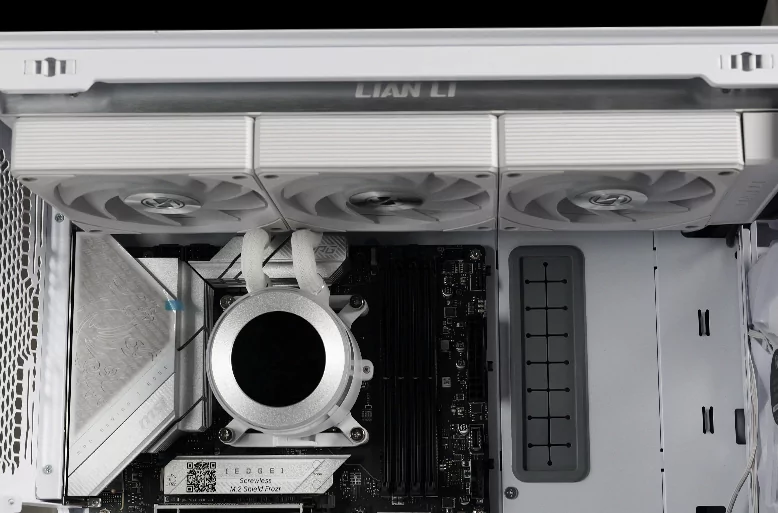

ГИБКАЯ КОМПОНОВКА, УЛУЧШЕННАЯ СОВМЕСТИМОСТЬ

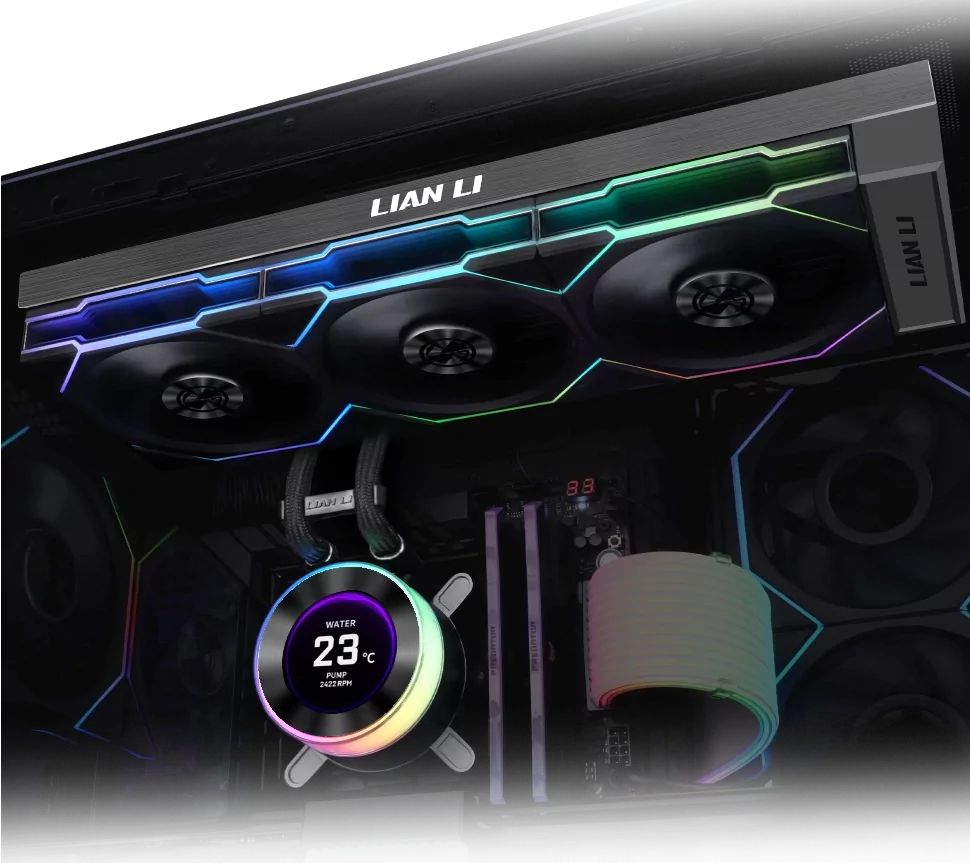

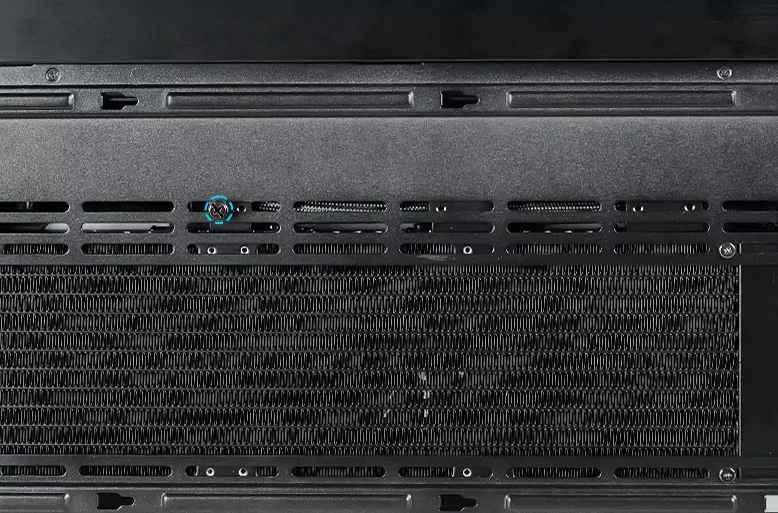

Верхнее крепление для водяного охлаждения поддерживает радиаторы шириной до 280 мм и длиной до 400 мм, предоставляя достаточно места для монтажа радиатора и прокладки трубок. В зависимости от высоты корпуса пользователь может снять вертикальный кронштейн для поддержки трубок. (Рекомендуется для систем с толщиной радиатора + вентилятора более 55 мм.)
Поскольку различные корпуса обладают разной конструкцией, пользователям рекомендуется регулировать или снимать поддерживающий кронштейн в зависимости от конкретных условий монтажа. Дополнительно обращайтесь к руководству для подробных указаний.
Сценарий 1:
Достаточный зазор между радиатором и материнской платой
(например, O11 Vision Compact).
Пользователь может с помощью винтов с накатанной головкой немного изменить положение кронштейна в пределах зоны монтажа 140 мм.
Сценарий 2:
Ограниченный зазор между кронштейном радиатора и материнской платой
(например, LANCOOL 216)
Вертикальный кронштейн нужно переместить прямо за процессором, а избыточный отрезок трубки направить в сторону задней части радиатора. При необходимости снимите левый крайний кронштейн для поддержки трубки. (Примечание: Зажимы для трубок в этой схеме не используются.)
Сценарий 3:
Малый зазор между кронштейном радиатора и материнской платой
(например, LANCOOL 207)
Вертикальный кронштейн нужно переместить прямо за процессором, а избыточный отрезок трубки направить в сторону задней части радиатора. При необходимости снимите левый крайний кронштейн для поддержки трубки. (Примечание: Зажимы для трубок в этой схеме не используются.)
