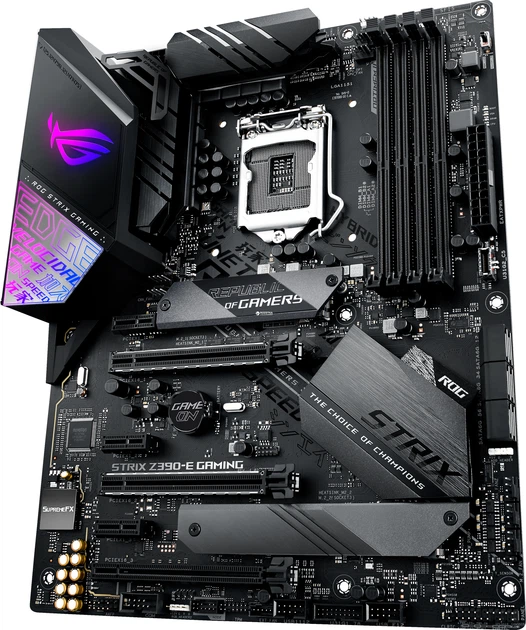

Материнская плата Asus ROG Strix Z390-E Gaming (s1151, Intel Z390, PCI-Ex16)

ROG STRIX Z390-E GAMING

Геймерская материнская плата формата ATX с чипсетом Intel Z390, поддержкой DDR4 4266 МГц и выше, Aura Sync RGB, Wi-Fi 802.11ac, двумя разъемами M.2 с радиаторами, портами SATA 6 Гбит/с, HDMI и USB 3.1 Gen 2

• Разъем LGA1151 для процессоров Intel Core восьмого и девятого поколений
• Встроенная полноцветная подсветка Aura, расширяемая с помощью светодиодных лент и синхронизируемая с другими Aura-совместимыми устройствами
• Эффективное охлаждение: радиатор для твердотельного накопителя в слотах M.2, разъемы для помпы водяного охлаждения и карты расширения Fan Extension (подключение дополнительных вентиляторов) и вентилятор подсистемы питания
• Автоматическая настройка компьютера под различные сценарии использования с помощью функции 5-сторонней оптимизации
• Современные интерфейсы, включая M.2 (два разъема) и USB 3.1 Gen2 (Type-A и Type-C)
• Сетевой контроллер Gigabit Ethernet и модуль Wi-Fi 802.11ac (2x2, MU-MIMO) от Intel и эксклюзивные технологии ASUS LANGuard и GameFirst
• Игровой звук: высококачественный встроенный аудиокодек SupremeFX S1220A и программное обеспечение Sonic Studio III для настройки звучания
• Высококачественная элементная база и комплекс решений для компьютерных энтузиастов, включая предустановленную экранированную панель и усиленные графические слоты (технология SafeSlot)

Совместимость с различными системами охлаждения, обновленная подсистема питания, поддержка современных интерфейсов и функция оптимизации системных настроек – материнская плата ROG Strix Z390-E Gaming предоставляет все для того, чтобы раскрыть полный потенциал компонентов системы и получить максимальную производительность в играх.

СОВРЕМЕННАЯ ПЛАТФОРМА

Совместимость с различными системами охлаждения, обновленная подсистема питания, поддержка высокоскоростной памяти и современных накопителей – материнская плата ROG Strix Z390-E Gaming предоставляет все для того, чтобы раскрыть полный потенциал компонентов системы и получить максимальную производительность в играх.

ПОДСИСТЕМА ПИТАНИЯ

Цифровая система питания с микросхемами DrMOS, реализованная в ROG Strix Z390 Gaming, создана для обеспечения качественного электропитания новейших процессоров Intel.

Разъем питания ProCool

Специальный разъем питания ProCool обеспечивает надежное подключение кабелей, идущих от блока питания, пониженное сопротивление и улучшенное рассеяние тепла.

Стабилизатор DIGI+

Стабилизатор напряжения DIGI+ отличается высокой эффективностью, надежностью и стабильностью
при любых нагрузках.

DrMOS

На материнской плате ROG Strix Z390-E Gaming модуль стабилизатора напряжения использует микросхемы DrMOS, которые сочетают в себе транзисторы верхнего и нижнего плеча и драйверы, обеспечивающие эффективное электропитание современных процессоров Intel.

Эффективное охлаждение

Мощная система питания, реализованная на плате ROG Strix X570-F Gaming для поддержки новейших процессоров AMD, требует надлежащего охлаждения, поэтому на ее компонентах используется большой радиатор с высокоэффективным термоинтерфейсом.

Отборные дроссели и конденсаторы

В материнских платах ASUS применяются отборные дроссели и конденсаторы, которые способны работать дольше и при более сложных условиях, чем стандартные компоненты.

Разъем процессорного вентилятора

Для подключения процессорного кулера имеется один разъем с регулировкой по ШИМ/напряжению.

Разъем для необслуживаемой СВО

Разъем для необслуживаемых систем водяного охлаждения с регулировкой по ШИМ/напряжению.

ХОЛОДНЕЙ И ТИШЕ

Материнская плата обеспечивает всесторонний контроль работы вентиляторов
как с помощью интерфейса утилиты Fan Xpert 4, так и через UEFI BIOS.

Разъем для водяной помпы

Разъем для подключения высокопроизводительных водяных помп (более 3 А, регулировка по ШИМ или напряжению).

4-контактный разъем
для вентилятора

Каждый вентиляторный разъем платы поддерживает автоматическое определение типа вентилятора (с регулировкой по ШИМ или напряжению).

Разъем для вентилятора M.2

Отдельный разъем в области слота M.2 предназначен для охлаждающего вентилятора.

Радиатор M.2

Благодаря специальному радиатору твердотельный накопитель, установленный в слот M.2 сможет показать свою максимальную производительность без угрозы перегрева.

Вентилятор системы питания
с держателем

Включенный в поставку материнской платы вентилятор предназначен для дополнительного охлаждения силовых компонентов и области процессора для обеспечения максимальной производительности и стабильности работы системы.

Радиатор VRM и термопрокладка

Специальная термопрокладка служит для переноса теплоты от силовых элементов к радиатору, обладающему большой площадью для эффективного теплорассеивания.

Разъем Fan Extension

Добавьте в систему три дополнительных разъема для вентиляторов с регулировкой по ШИМ или напряжению, а также три температурных датчика.

*Плата ASUS Fan Extension приобретается отдельно.

Процессор

Процессор

Процессор

M.2

Корпус

VRM

VRM

M.2

Отвод воздуха

Два разъема M.2 (PCIe 3.0)

ROG Strix Z390-E Gaming оснащена двумя разъемами M.2. Один из них поддерживает оба интерфейса (SATA и PCIe 3.0 x4), а второй – только PCIe 3.0 x4 для установки накопителей, работающих с протоколом NVMe. Такое решение обеспечивает гибкость в выборе высокоскоростного накопителя формата M.2.

Частота памяти — 4266 МГц
и выше!

Для достижения максимальной пропускной способности подсистемы памяти в ROG Strix Z390-E Gaming было предложено абсолютно новое конструктивное решение. Интегрированная технология OptiMem II подразумевает оптимизированную разводку дорожек для слотов памяти в определенном слое печатной платы с целью уменьшения размера переходного отверстия, а также добавление зон экранирования для устранения электромагнитных наводок. Благодаря оригинальной Т-образной топологии подключения слотов системной памяти увеличивается ее разгонный потенциал. Именно это позволяет достичь более высоких частот при разгоне модулей памяти при задействовании всех слотов.

Технология LANGuard

Разъем проводной сети на данной материнской плате оснащается специальной защитой от статического электричества и перепадов напряжения.

Встроенный модуль Wi-Fi от Intel

Плата ROG Strix Z390-E Gaming оснащается модулем Wi-Fi от Intel стандарта 802.11ac с конфигурацией антенн 2x2, поддержкой технологии MU-MIMO и широких каналов (160 МГц). Скорость работы в беспроводной сети достигает 1.73 Гбит/с. Фактически, встроенный адаптер Wireless-AC 9560 обеспечивает удвоение скорости передачи данных по сравнению с другими решениями Wi-Fi, отсутствие задержек и стабильный сигнал на удалении от маршрутизатора. Intel Wireless-AC 9560 включает также модуль Bluetooth 5.0.0, скорость которого в 2 раза выше, а диапазон – в 4 раза больше, чем у предыдущего поколения данной технологии.

Контроллер Gigabit Ethernet от Intel

ROG Strix Z390-E Gaming оснащена новейшим Ethernet-контроллером I219-V от Intel, представляющим собой отличный выбор для геймеров. Он обеспечивает высокую скорость обработки пакетов TCP и UDP и снижает нагрузку на центральный процессор.

SupremeFX

Превосходный звук

Встроенная аудиосистема SupremeFX, реализованная на данной материнской плате, может похвастать невероятно детализированным звучанием за счет использования высококачественного кодека S1220A. Фронтальный выход для наушников обслуживают сразу два операционных усилителя, обеспечивающие требуемые параметры электропитания для подключения игровых наушников.

Экранирование

Электромагнитное экранирование аудиокодека способствует устранению наводок от других компонентов.

Изоляция

Электромагнитное экранирование для устранения наводок от других компонентов.

Два операционных усилителя

Автоматически подстраивают параметры аудиосистемы в соответствии с сопротивлением наушников (32–600 Ом).

Аудиоконденсаторы Nichicon

Высококачественные японские кондерсаторы обеспечивают теплое и естественное звучание.

Кибер-стиль

Подсвечиваемый красивым рассеиваемым светом логотип ROG и кожух вокруг интерфейсов ввода-вывода с футуристическим рисунком в виде текста. ROG Strix Z390-E Gaming обладает уникальным дизайном, который подчеркивает геймерский характер платы. Рисунок в таком же стиле нанесен на всю поверхность платы и радиатор со шлифованной отделкой.

Подсветка Aura Sync

ЗАЖГИ ИГРУ!

ROG Strix – это высокая производительность и эстетичность. Материнские платы данной серии оснащаются встроенной системой подсветки Aura с гибкой регулировкой параметров. Кроме того, к ним можно подключить дополнительные светодиодные ленты и синхронизировать визуальные эффекты с другими Aura-совместимыми устройствами ASUS.

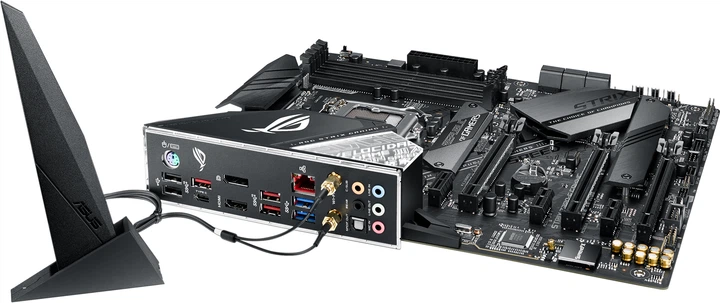

Предустановленный экран

Экран для задней панели компьютерного корпуса не только красиво выглядит, но и помогает избежать случайных повреждений интерфейсных разъемов.

SafeSlot

2 слота отличаются повышенной прочностью и обеспечивают усиленный зажим видеокарт.

Технология ESD Guards

В 2 раза выше уровень защиты от статического электричества, чем предусматривает индустриальный стандарт. Защита разъемов USB, аудио и LAN.

Q-DIMM

1-сторонние защелки на слотах памяти.

Q-LED

Индикаторы Q-LED позволяют с легкостью определить, какой именно компонент является причиной неполадок в работе компьютера.

MemOK II

Технология MemOK! II автоматически устраняет проблемы с загрузкой системы, которые могут возникнуть после разгона памяти и быть вызваны нестабильностью ее работы.
