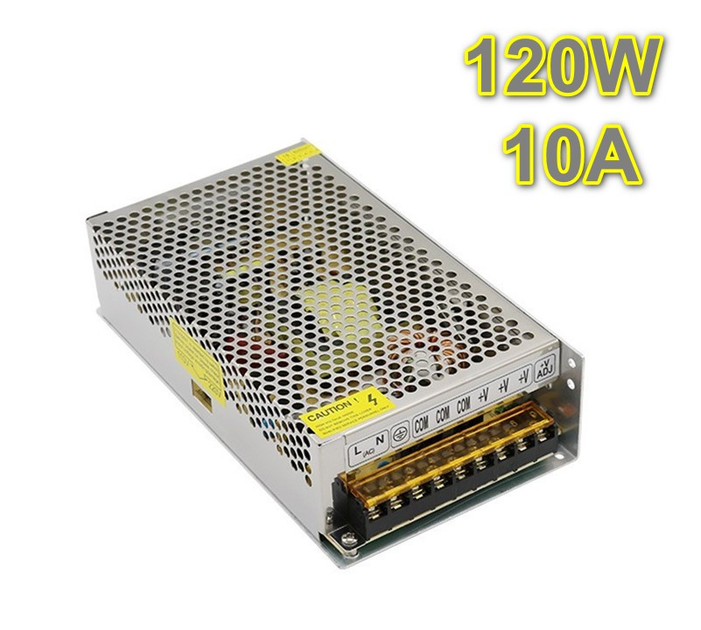

Блок живлення S-120-12 12V 10A

S-120-12 є стабілізований імпульсний блок живлення. Особливостями імпульсних блоків живлення є: підтримка вихідної напруги на одному рівні, стабілізація напруги за допомогою зворотного зв'язку негативної величини, високий ККД і т.д. Даний модуль часто використовується в якості джерела живлення для LED стрічки. Також його можна використовувати в різних низьковольтних лініях освітлення, комп'ютерній техніці та інших приладах.

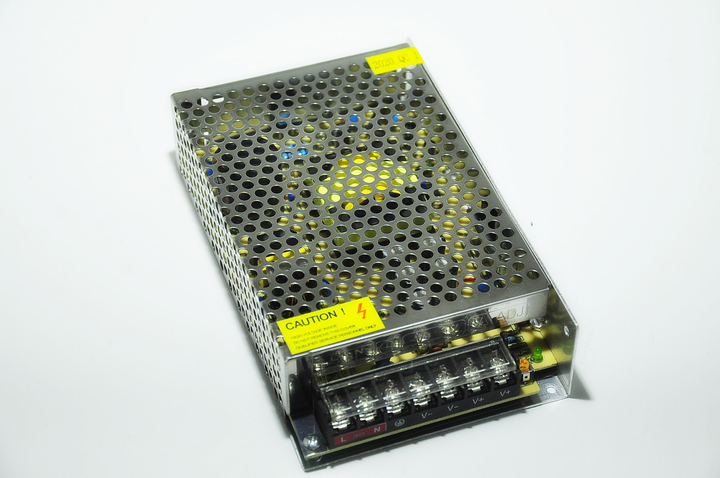

Імпульсний блок живлення S-120-12 виконаний в металевому корпусі і має ступінь захисту IP20. Відповідно до норм європейських країн цей модуль має захист проти твердих частинок розміром понад 12 мм і не має стійкість до впливу вологи. Рекомендується використовувати даний імпульсний блок живлення в середовищі з низькою вологістю. Також даний блок живлення має захист від: КЗ (короткого замикання) і перевантаження. Максимальна сила струму становить 10 А. Вихідна потужність становить 120 Вт.

Підключається навантаження і напруга живлення до плати модульного джерела живлення за допомогою клемника. Призначення контактів клемника:

L, N:	мережевий кабель 220В
GND:	«Земля»
-V:	вихідна напруга живлення -12 В
+ V:	вихідна напруга живлення +12 В
+ V ADJ:	точність вихідної напруги

Налаштовується вихідна напруга за допомогою підлаштування резистора. Діапазон вихідної напруги становить від 10 до 14 В постійного струму.

Діапазон вхідної напруги знаходиться в межах від 100 до 264 В змінного струму. Про наявність вхідної напруги сигналізує світлодіод.

Технічні характеристики:

Модель	S-120-12
Тип блоку живлення	імпульсний
Ступінь захисту	IP20
Вхідна напруга, В	100 ... 264
Максимальний вихідний струм, А	10
Вихідна напруга, В	12
Вихідна потужність, Вт	120
Робоча температура, ° C	-10 ... +60
Розміри блоку живлення, мм	158 х 97 х 42
Вага, г	315
